夹持式涡街流量计




夹持式涡街流量计











一、产品概述:

LUGB系列一体式涡街流量计具有良好的介质适应能力,无需温度压力补偿即可直接测主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度*,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性*,维护量小。仪表参数能长期稳定,采用压电应力式传感器可在-20℃~+250℃的工作温度范围内工作。有模拟*信号,也有数字脉冲信号输出,可以与计算机等数字系统配套使用,是一种比较xj****、理想的产品。

二、工作原理:

LUGB系列一体式涡街流量计在测量管中垂直插入一个柱状物时,流体通过柱状物两侧就交替地产生有规则的旋涡,这种旋涡列被称为卡门涡街。卡门涡街的释放频率与流体速度及柱状物的宽度有关,可用下式表示:

f=St·v/d

式中:f-卡门涡街的释放频率

St-系数(称为斯特罗哈数)

v-流速

d-柱状物的宽度

卡门涡街释放频率f和流速v成正比,因此通过测量卡门涡街释放频率就可算出瞬时流量。

斯特罗哈数是涡街流量计的重要系数。在曲数的St≈0.17的平直部分,旋涡的释放频率与流速成正比,所以检出频率f就可求得流速v,由v求出体积流量。

涡街流量传感器得旋涡释放频率是由旋涡交替地作用于检测传感器(探头)上地应力通过在它内部地压电元件来检出地。

三、应用场合:

LUGB系列一体式涡街流量计是一种具有*用途的流量仪表,用于绝大多数蒸汽、气体和液体的流量计量、测量、控制,*应用于石油、化工、冶金、电力、造纸、制药、食品等工业部门和市政建设、环保工程等行业。

四、主要特点:

1、无可动部件,长期稳定,结构简单便于安装和维护。

2、传感器输出为脉冲频率,其频率与被测流体的实际流量成线性,零点无漂移,性能十分稳定,结构形式多样,有管道式、插入式流量传感器形式。

3、准*度较*,通长气体的测量精度为1.5%。

4、测量量程范围宽。

5、压损小,属于节能流量仪表。

6、安装方式灵活,根据现场工艺管道不同,可水平,垂直和不同角度倾斜安装。

7、本仪器可*用压缩空气、饱和及过热蒸汽、天然气及各种介质流量的计量。

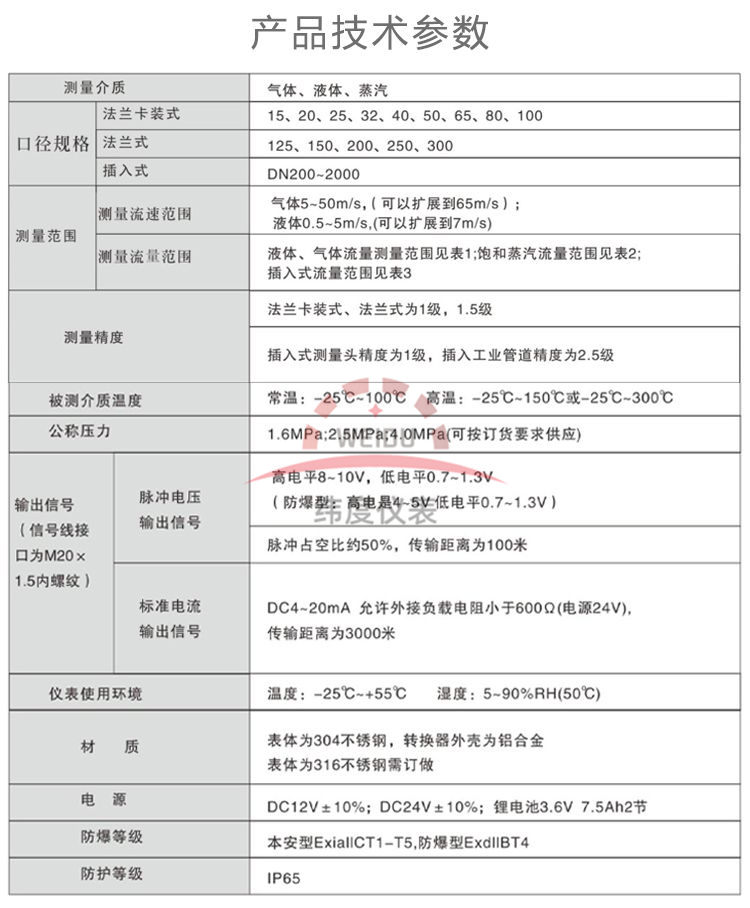

五、技术参数:

1、测量介质: 气体、液体、蒸气;

2、连接方式:法兰卡装式、法兰式、插入式;

3、口径规格 法兰卡装式口径选择 25,32,50,80,100;

4、法兰连接式口径选择 100,150,200;

5、流量范围(见流量范围表)

6、正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;

7、测量精度 1.0级 1.5级;

8、被测介质温度:常温–25℃~100℃,*温–25℃~150℃ -25℃~250℃;

9、输出信号 脉冲电压输出信号 *电平8~10V 低电平0.7~1.3V;

10、脉冲占空比约50%,传输距离为100m;

11、脉冲电流远传信号 4~20 mA,传输距离为1000m;

12、仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;

13、材质 不锈钢, 铝合金;

14、电源 DC24V或锂电池3.6V;

15、*等级 本安型iaIIbT3-T6,防护等级 IP65。
