一、产品概述:

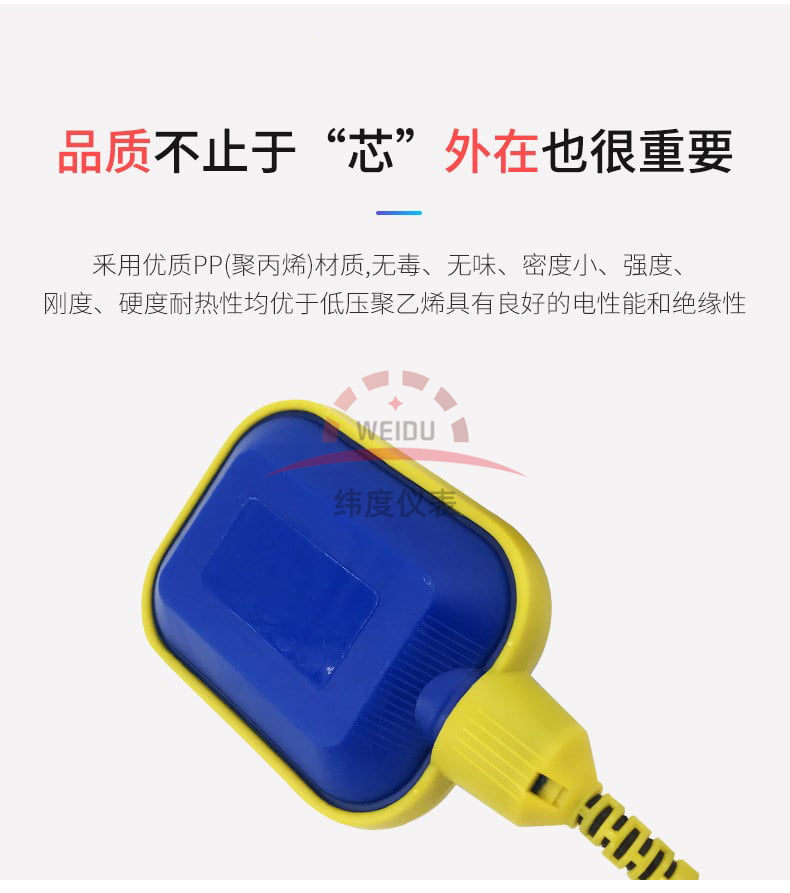

UQK430系列电缆式浮球液位开关(浮动开关)的显*特点是性能稳定可靠(不因液面的波动而引起误动作)。其采用聚丙烯注射一次成型,完全保证产品的*密封性能。同时,电缆浮球液位开关(浮动开关)还具有无毒、耐腐蚀、安装方便、价格低廉、使用寿命长等特点。该产品可与各种液泵配套,*用于给水、排水及含腐蚀性液体的液位自动控制。
二、工作原理:
UQK430系列电缆式浮球液位开关利用重力与浮力的原理设计而成。主要包括浮漂体,设置在浮漂体内的大容量微型开关和能将开关处于通,断状态的驱动机构,以及与开关相连的三芯电缆。当浮球在液体浮力的作用下随液位的上升或下降到与水平呈一定角度时,浮球体内的驱动机构——驱动大容量微动开关,从而输出开(ON)或关(OFF)的信号,共报警提示或远程控制使用。
三、应用场合:
UQK430系列电缆式浮球液位开关主要适用多种工况条件下,液体液位*度的控制。电缆浮球液位开关是一个能够调节桶,槽或井中液位的开关。它对污水有抵抗作用,*应用于家庭,厂矿等的水池,油,酸和碱的池,桶,槽,灌等的容器中。
四、主要特点:
1、xj****的设计和严格的制造工艺为产品质量提供了可靠的保证。

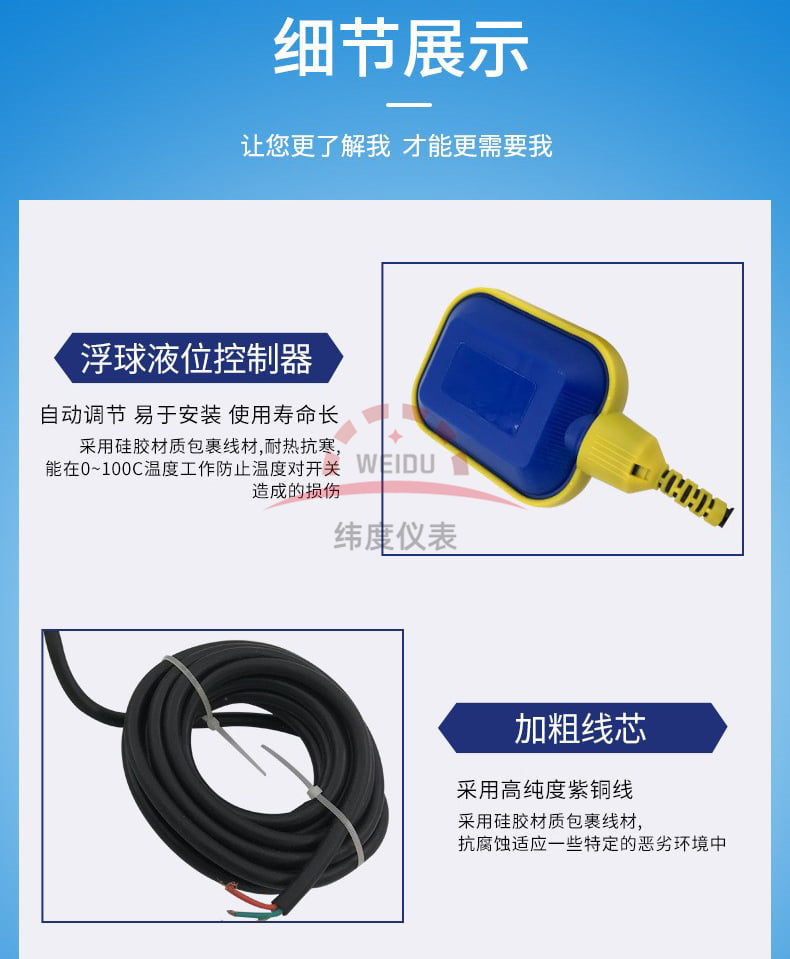

2、外壳采用工程塑料,机械强度*、密封性好。
3、电缆采用特种材料,耐油、酸、碱,抗蚀能力优越。
4、结构简单、性能可靠。输出稳定可靠的“通"、“断"开关控制信号,无任何误动作,可靠性*。
5、安装简捷,调试方便,上下移动定位重块,即可随意调节淮面控制范围。
五、技术参数:
1、额定电流/电压:8A/220VAC SPDT。
2、材料:CR/PP/氯丁二烯/橡胶/聚丙烯。
3、工作温度:-10摄氏度~80(塑料)摄氏度。
4、控制精度 ±0.05m。
5、适用介质:清水、污水、油类以及中等浓度以下的酸碱液体。
6、电缆长度:2m/3m/5m/10m/15m。
7、电寿命:100000次。
8、机械寿命:5*100000次。
六、仪表连接方法:
1、使用黑色和蓝色的电线
浮球在上液位时,接点是不通的状态,浮球在下液位时,接点是接通的状态。
2、使用黑色和******的电线
浮球在上液位时,接点是接通的状态,浮球在下液位时,接点是不通的状态。

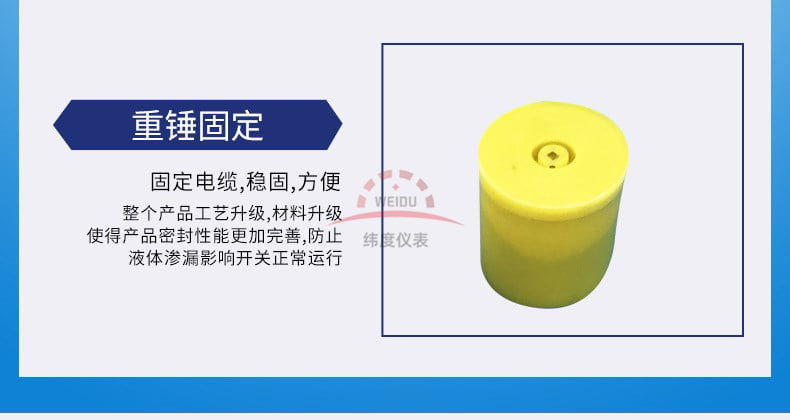

3、固定重锤的安装
液位的控制*度是由电缆浮球液位开关的电缆在液体中的长度及重锤在电缆的位置决定的。固定电缆浮球液位开关重锤的方法是,先将重锤从非喇叭口一端的卡环拆下,将其套在电缆的适当位置上,再将电缆从重锤喇叭口一端穿入,套在电缆上的卡环就限定了重锤的位置。***后将电缆在容器外的适当处固定。
七、仪表接线图及安装方法:
1、1KW及1KW以下的单相泵,可将电缆浮球液位开关直接串联在电路中。(图1)
2、1KW以上的泵,可将电缆浮球液位开关串联在电控箱的控制电路中。液位的控制*度是由电缆在液体中的长度及重锤在电缆的位置决定的。(图2)
八、安装方法:
1、液位的控制*度是由电缆在液体中的长度及重锤在电缆上的位置决定的,
2、固定重锤的方法是,先将重锤非喇叭口一端的卡环拆下,
3、将其套在电缆的适当位置上,再将电缆从重锤喇叭一端穿入,
4、套在电缆上的卡环就限定了重锤的位置。***后将电缆在容器外的适当处固定。
5、供液时,接黑、蓝色线,低液时开关接通,*液位时开关断开(图3)
6、排液时,接黑、棕色线,*液位时开关接通,低液时开关断开(图4)

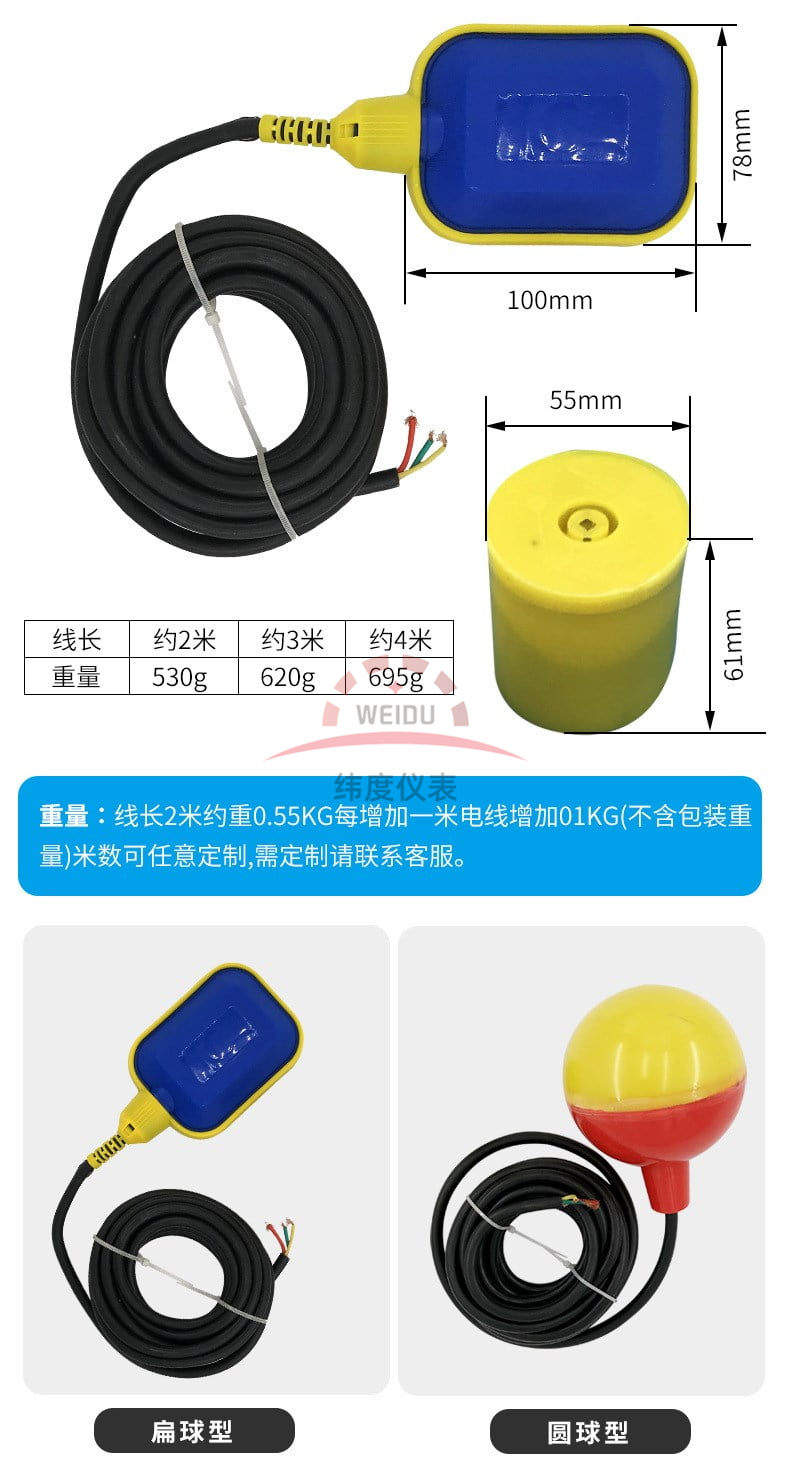

九、外型尺寸:

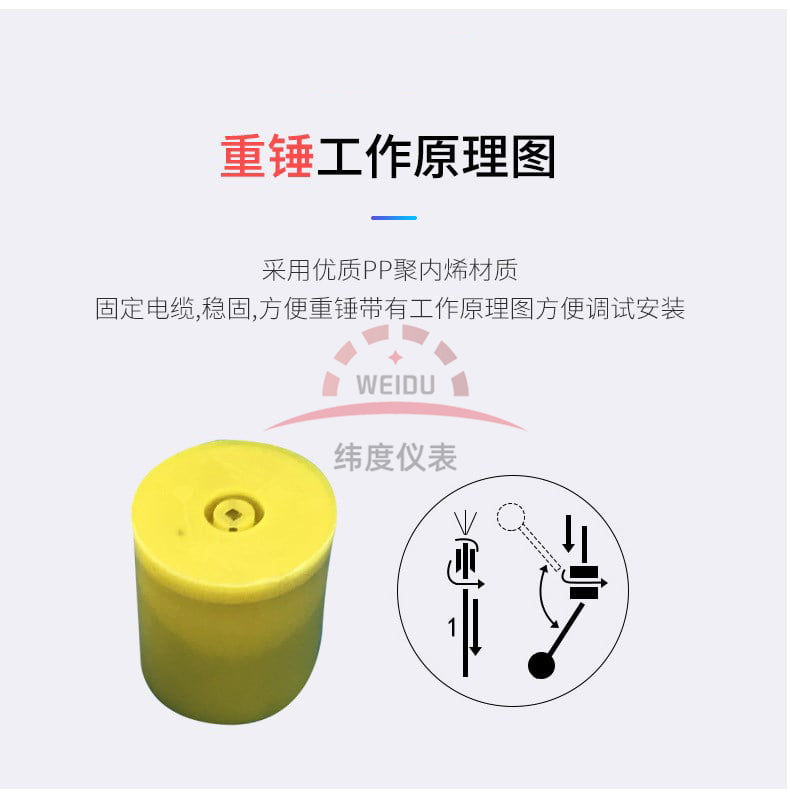

十、重锤的装置法:
1、将浮球开关的电缆线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤使嵌在圆孔上方的塑胶环因电缆头之推力而脱落。(如果有*要的话,也可用螺丝起子把此一塑胶环拆下)。再将这个脱落的塑胶环套在电缆上你所想固定生重锤以设定液之位置。
2、轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环,重锤只要轻扣在塑胶环上即不会滑落,此塑胶环如有损坏或遗失,可用同径裸铜线扣入电缆代替。
十一、安装注意事项:
1、客户依此需求选购不同型式,对于长距离、多点液位控制、常温液体或废水均可选用该型号;
2、浮球动作长度a须***小于槽壁与电缆距离A,浮球控制***低水位d须***大于水位D。 见图:
3、安装位置与抽水机入口应保持适当距离以免浮球开关被入水口吸入;
4、订货需告知液位测量*度,液体的PH值,浮球开关的数量、材质等。
