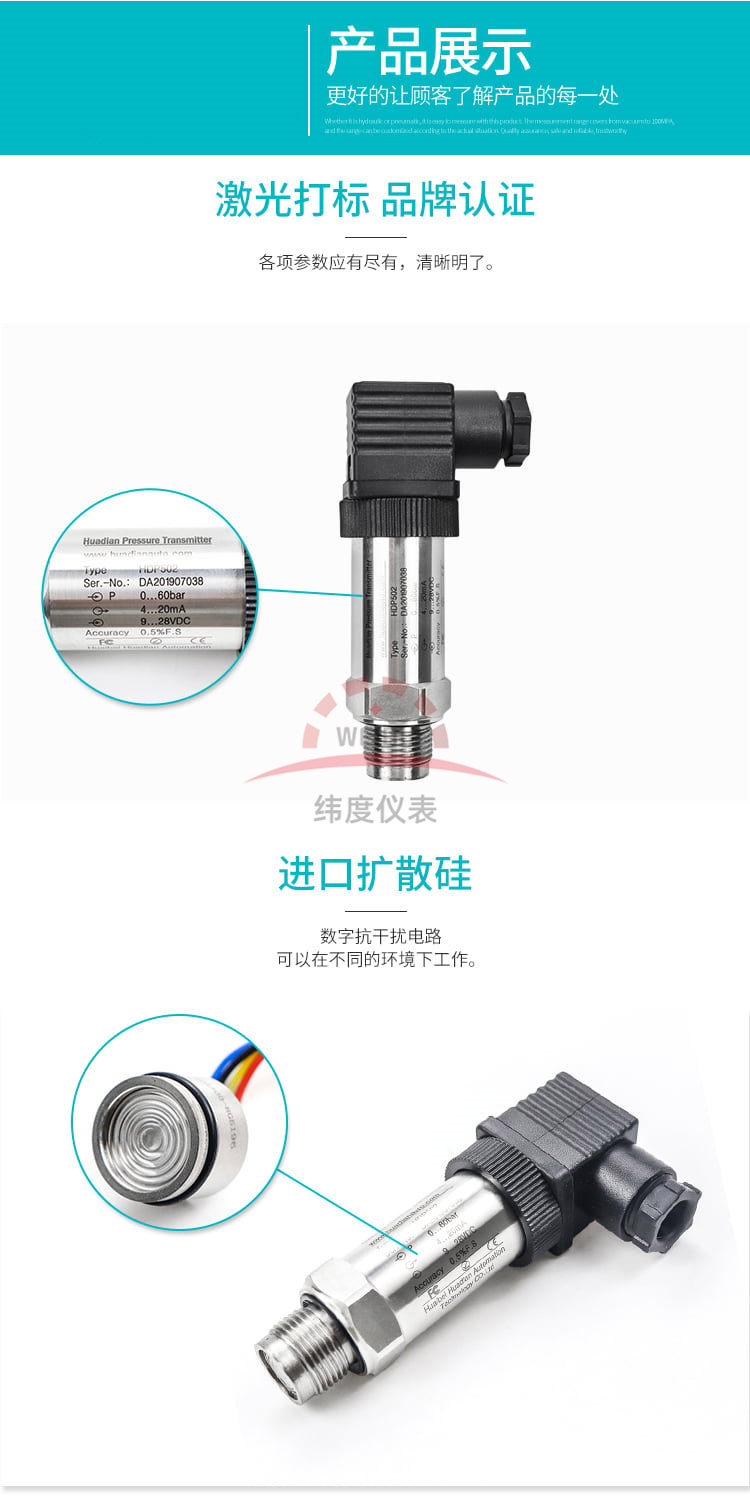

*温型压力变送器

一、产品概述：

316系列*温型压力变送器选用************公司*精度*稳定性压力传感器组件，经过*可靠性的放大电路及*温度补偿，将被测介的压力转换成4～20mADC、0～5VDC，0～1OVDC及1～5VDC等*电信号。*质量的传感器、精湛的封装技术以及完善的装配工艺*保了该产品的优异质量和性能。该产品有多种接口形式和多种引线方式，能够zui大限度的满足客户的需要，适用于与各种测量控制设备配套使用。

二、工作原理：

316系列*温型压力变送器采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥，用微机械加工技术在电桥下形成压力敏感膜片。当压力作用在膜片上时，电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号。我们在惠斯通电桥上加上直流电源，就会产生一个直流电压信号的输出。经过二次转换线路，实现两线制4～20MA输出。

三、应用场合：

316系列*温型压力变送器元器件和零部件均源自进口*品质扩散硅式、陶瓷式压力传感器作为敏感元件，采用专用集成模块，经精细的温漂、零点、非线性补偿，实现对液体、气体、蒸汽等介质压力变化的准*测量和变送。

四、主要特点：

1、稳定性好，满度、零位长期稳定性可达0.2%FS/年。在补偿温度0～70℃范围内，温度飘移低于0.2%FS，在整个允许工作温度范围内低于0.5%FS。

2、具有反向保护、限流保护电路，在安装时正负*接反不会损坏变送器,异常时变送器会自动限流在35MA以内。

3、固态结构，无可动部件，*可靠性，使用寿命长。

4、从风压到水、油都可以进行*精度的测量，不受被测介质质量大小的影响。

5、安装方便、结构简单、经济耐用。

五、技术参数：

测量范围：0-10KPa～0-40MPa；

z大过载：*量程的2倍；

压力形式：表压、微差压；

精度等级：0.5%F·S；

电源电压：24VDC；

负载电阻：≤500Ω；

测量介质：蒸汽压力或气体、液体；

长期稳定性：±0.2% F·S/年；

环境相对湿度：0～95%；

补偿温度：0～70℃；

工作温度：-10～70℃。

结构特点：

外壳：全体不锈钢一体；

主体结构材料：31618Cr-12Ni-2.5Mo；

压力接口：M20×1.5；

自重：普通型1kg、带表头型1.2kg。

六、调试方法：

打开HSM接头，拧下不锈钢管，即可看到调零和满程电阻器，外接*电源及电流表（０.２*以上），即可调整，步骤如下：

1在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ，

2变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ，

3反复以上步骤两三次，直到信号正常。

4调节完毕，拧紧保护盖。

七、注意事项：

1、凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。

2、不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。

3、安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。

4、接供电电源时应严格按照我公司接线说明进行连接。

5、边送器过载压力不可超过量程的200％ 。

6、使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门。

7、运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
