智能差压变送器




智能差压变送器

















一、产品概述:

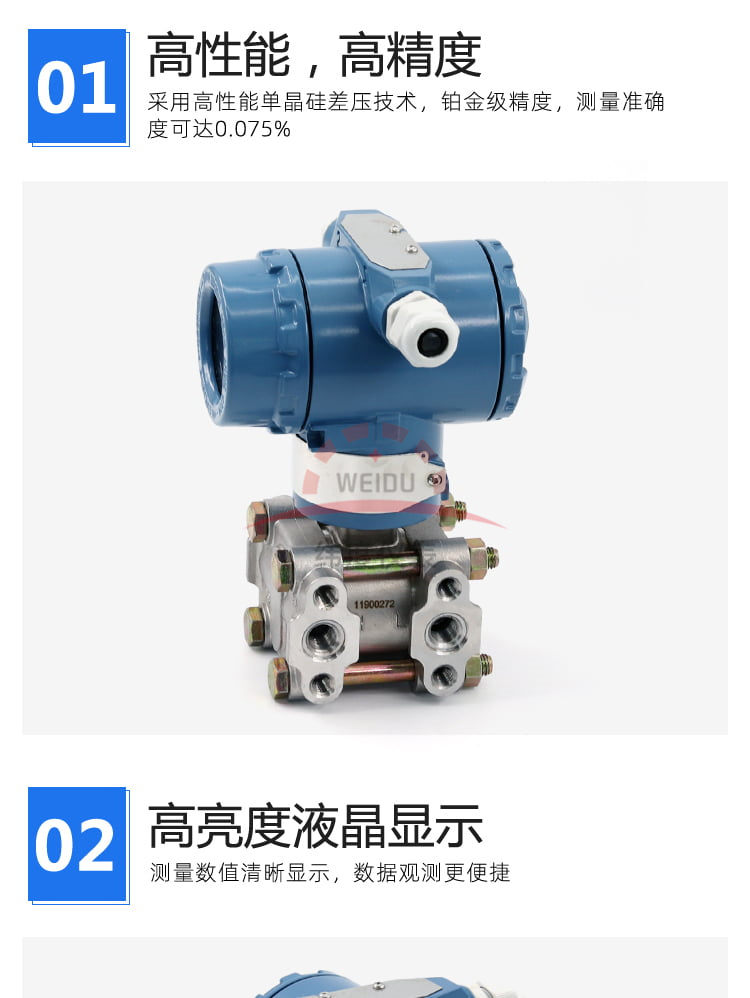

3851DP系列智能差压变送器是引进国外xj****技术和设备生产的新型变送器,关键原材料,元器件和零部件均源自进口,整机经过严格组装和测试,该产品具有设计原理xj****、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内zui为流行,有很强的通用性和替代能力。为适合国内自动化水平的不断提*和发展,该系列产品除设计小巧精致外,更推出具有HART现场总线协议的智能化功能


二、工作原理:


3851DP系列智能差压变送器是测介质的两种压力通入*、低两压力室,作用在δ元件(即敏感元件)的两侧隔离膜片上,通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电*各组成一个电容器。当两侧压力不一致时,致使测量膜片产生位移,其位移量和压力差成正比,故两侧电容量就不等,通过振荡和解调环节,转换成与压力成正比的信号。


三、应用场合:


3851DP系列智能差压变送器用于在*工作压力环境下测量液体、气体或蒸汽的液位、流量和压力,然后转变成4~20mA DC信号输出智能型变送器可与HART手操器相互通讯,通过它进行设定,监控或与上位机组成现场监控系统。


四、主要特点:


1、超级的测量性能,用于压力、差压、液位、流量测量;


2、数字精度:+(-)0.05%;


3、模拟精度:+(-)0.75%+(-)0.1%F.S;


4、全性能:+(-)0.25F.S;


5、稳定性:0.25% 6个月;


6、量程比:100:1;


7、测量速率:0.2S;


8、小型化(2.4kg)全不锈钢法兰,易于安装;


9、过程连接与其它产品兼容,实现测量;


10、采用H合金护套的传感器(技术),实现了优良的冷、热稳定性;


11、采用16位计算机;


13、*4-20mA,带有基于HART协议的数字信号,远程操控;


13、支持向现场总线与基于现场控制的技术的升级。


五、技术参数:


1、使用对象:液体、气体和蒸气;


2、测量范围:0-1600~10000KPa;


3、输出信号:4~20mA DC (特殊可为四线制);220V  AC供电,0~10mA  DC输出;


4、供电电源:12~45V  DC,一般为24V  DC;


5、负载特性:与供电电源有关,在某一电源电压时带负载能力见图3,负载阻抗RL与电源电压Vs关系式为:RL≤50(Vs-12);


6、指示表:指针式线性指示0~100%刻度以及LCD液晶式显示;


7、防爆等级: a:隔爆型(*d ⅡBT5或*d ⅡCT6); b:本安型( *ia ⅡCT6或* ib ⅡCT6);


8、量程和零点:外部连续可调;


9、正负迁移:零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的******值,均不能超过测量范围上限的100%。zui大正迁移量为zui小调校量程的500%;zui大


10、负迁移量为zui小调校量程 的600%;


11、温度范围:工作温度范围:-20~+88℃。


六、故障排除方法:


如果微差压变送器在使用过程中遇到问题,我们可以使用以下三个方法来解决。


1、检测法:


1.1、替换检测:将怀疑有故障的部分更换,判断故障部位。如:怀疑变送器电路板发生故障,可临时更换一块,以*定原因。


1.2、分部检测:将测量回路分割成几个部分,如:供电电源、信号输出、信号变送、信号检测,按分部分检查,由简至繁,由表及里,缩小范围,找出故障位置


1.3、断路检测:将怀疑有故障的部分与其它部分分开来,查看故障是否消失,如果消失,则*定故障所在,否则可进下步查找,如:智能差压变送器不能正常Hart远程通讯,可将电源从表体上断开,用现场另加电源的方法为变送器通电进行通讯,以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。


1.4、短路检测:在保证安全的情况下,将相关部分回路直接短接,如:差变送器输出值偏小,可将导压管断开,从一次取压阀外直接将差压信号直接引到差压变送器双侧,观察变送器输出,以判断导压管路的堵、漏的连通性。


2、调查法:


回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、 误操作、误维修。


3、直观法:


观察回路的外部损伤、导压管的泄漏,回路的过热,供电开关状态等。


微差压变送器是引进国外xj****技术和设备生产的新型变送器,差压变送器通常分为智能差压变送器,*静压差压变送器和微差压变送器三大类型。


七、安装注意事项:


差压变送器和节流装置配套使用的时候,遇到现场压力低的时候,在计算的时候经常会到这么一个情况,就是计算出来的差压上限是微差压,这就对现场差压变送器提出了很*的要求。


导压管的安装问题:


1、差压变送器由于其量程小,安装位置不同而受力不均匀引起压力的变化。(斜度30度时,会产生0.2KPa 左左的压力)。这样的情况特别是在和阿牛巴流量计配套使用的时候,一定要注意差压变送器的安装问题。


2、防止变送器与腐蚀性或过热的被测介质相接触;


3、防止渣滓在导压管内沉积;


4、导压管要尽可能短一些;


5、两边导压管内的液柱压头应保持平衡;


6、导压管应安装在温度梯度和温度波动小,无冲击和振动的地方;


现场测量中,减少误差的方法:


1、导压管应尽可能短些;


2、当测量液体蒸汽时,导压管应向上连接到流程工艺管道,其斜度应不小于1/12;


3、对于气体测量,导压管应向下连接到流程工艺管道,其斜度应不小于1/12;


4、液体导压管道布设时要避免出现*点,气体导压管布设要避免出现低点;


5、两导压管应保相同的温度;


6、为避免摩擦影响,导压管的口径应足够大;


7、充满液体的导压管中应无气体存在;


8、当使用隔离液时,两边导压管的液位要相同。


八、使用注意事项:


1、差压变送器在使用前须***对其测量范围、零点漂移量、精度、静压误差等进行复校。


2、变送器安装后,开车之前还需检查一次各种变送器的工作压力、工作温度、测量范围、漂移量等。看是否和实际情况相符,若有不符之处,则须***查明原因并纠正后才能开车。


3、开启和停用时,应避免仪表承受单向静压。
