投入式液位变送器




投入式液位变送器




















一、产品概述:


DB501系列投入式液位变送器直接投入到被测介质中,变送器部分可用法兰或支架固定,安装使用相当方便。固态结构,无可动部件,*可靠性,使用寿命长从水、油到粘度较大的糊状都可以进行*精度测量,不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿。具有电源反相*性保护及过载限流保护。可适用于*温、*压、 强腐蚀、易结晶、防堵塞、防冷结以及 固体粉状、粒状物料等特殊条件下的液位,料位或物位的连续检测,*应用于各种工业过程中的检测控制。


二、工作原理:


DB501系列投入式液位变送器用静压测量原理;当液位变送器投入到被测液体中某一深度时,传感器迎液面受到的压力公式为:Ρ=ρ.g.H+Po式中:


P :变送器迎液面所受压力


ρ:被测液体密度


g :当地重力加速度


Po :液面上大气压


H :变送器投入液体的深度


同时,通过导气不锈钢将液体的压力引入到传感器的正压腔,再将液面上的大气压 Po 与传感器的负压腔相连,以抵消传感器背面的 Po ,使传感器测得压力为:ρ .g.H ,显然 , 通过测取压力P,可以得到液位深度。


三、应用场合:


DB501系列投入式液位变送器可适用于*压、强腐蚀、易结晶、易堵塞、防冷结等特殊条件下液位的连续检测,可*应用于电力、冶金、化工、食品、制药等各行业和污水处理、锅炉汽包、煤粉包等场所的液位测量。


四、主要特点:


1、直接投入到介质内部测量液位;


2、采用*性能离子硅压阻式传感器;


3、投入电缆及接隔离膜片材料可选作方便;


4、内置抗雷击电路,方便雷雨多地方使用;


5、全不锈钢氩弧焊技术保证滴水不漏;


6、真正全隔离,传感器与主电路隔离电压*压500VRMS;


7、固态结构,无可动部件,*可靠性,使用寿命长;


8、从水、油到粘度较大的糊状都可以进行*精度测量;


9、不受被测介质起泡、沉积、电气特性的影响宽范围的温度补偿;


10、具有电源反相*性保护及过载限流保护;


11、可直接投入到被测介质中,安装使用相当方便。


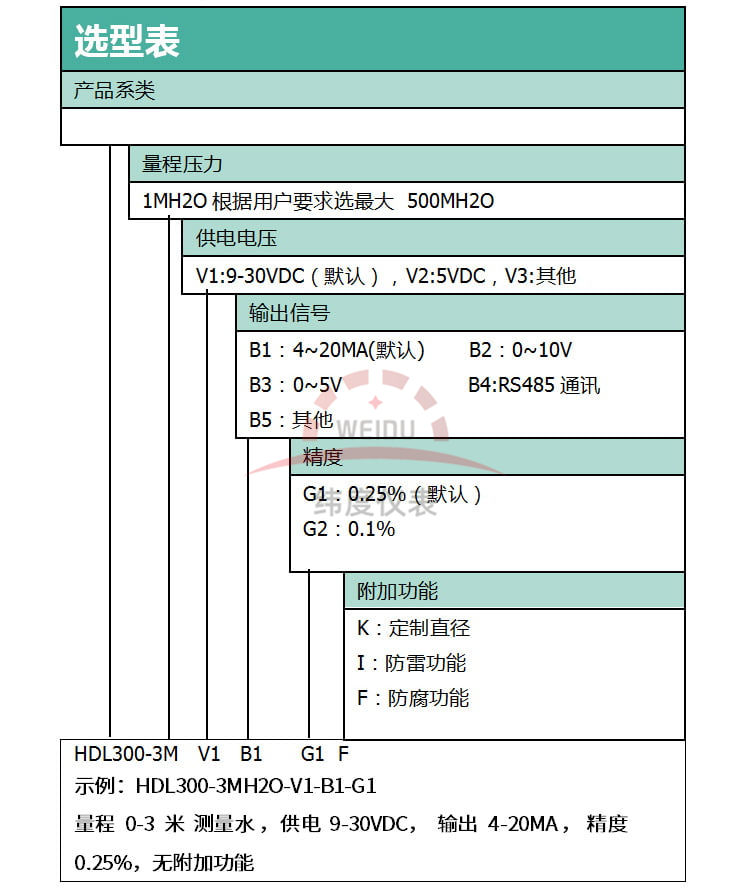

五、技术参数:


1、测量范围: 0-0.1 米~ 0-35 米;


2、过载: 不超过管长1.5倍;


3、测量形式: 平衡罩式;


4、精度等级: 0.5%F ? S;


5、电源电压: 24VDC;


6、负载电阻: ≤ 500 Ω;


7、测量介质: 各种液体;


8、长期稳定性: ± 0.2% F ? S/ 年;


9、环境相对湿度: 0 ~ 95%;


10、补偿温度: 0 ~ 70 ℃;


11、工作温度: -40 ~240℃ zui*温度可以做到 350 度(需定做);


12、外壳: 压铸合金铝;


13、主体结构材料: 1Cr18Ni9Ti;


14、电气接口: M20×1.5。


六、测量系统:


测量系统为本安型。


本安型压力、差压变送器采用本质安全电路,适用于爆炸危险区域防爆等级*iallCT4-CT6。


在系统回路中须***采用屏蔽信号电缆,并可靠接地。下图仅以输出信号4-20mA和0-10mA为例的测量系统接线图,


液位变送器具有工作可靠、性能稳定、体积小、重量轻,成本低、设计精巧多种结构形式,安装方便、无需支架。线路板采用微处理器为基础的电子技术,能够自动消除温度变化对传感器精度的影响。


该系列产品可以配备液晶显示LCD,便于本地操作。


智能型输出同时具有HART通讯功能。


七、调试方法:


拧下保护盖,即可看到调零和满程电阻器,外接*电源及电流表(0.2*以上),即可调整,步骤如下:


1、在变送器没有液体的情况下,调节零点电阻器,使之输出电流4mA;


2、变送器加液到满量程,调节满程电阻器,使之输出电流20mA;


3、反复以上步骤两三次,直到信号正常;


4、调节完毕,拧紧保护盖。


八、如何安装:


1、液位计安装在静止的深井、水池中时,通常把内径Φ45mm左右的钢管 (不同*度打若干小孔,以便水通畅进入管内)固定于水中,然后将投入式液位变送器放入钢管中即可使用;


2、测量流动或有搅拌的液体的液位时,通常把内径Φ45mm左右的钢管 (在液体流向的反面不同*度打若干小孔,以便水通畅进入管内)固定于水中,然后将投入式液位变送器放入钢管中即可使用;


3、变送器的安装方向为垂直,投入式安装位置应远离液体出入口及搅拌器;


4、在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。


九、安装注意事项:


1、由于罐底或舱底易沉积污泥、油渣等物,建议将测量探头离开罐(舱)底一定*度,以免杂物堵塞探头;


2、在介质波动较大,导气电缆很长的情况下,对探头应采用套筒将其固定,以防探头摆动而影响测量精度;


3、变送器侧面安装时,导气电缆弯曲半径应大于10厘米,避免弯曲过度而将导气电缆损坏;


4、投入式液位变送器接地端子应可靠接地,电源屏蔽线应与其相连;


5、测量易爆危险品时,须***严格按照GB3836.1-83《爆炸性环境用防爆电器设备通用要求》和GB3836.4-83《本质安全型电路和电气设备“i"》中的有关规定进行安装。


十、使用注意事项:


1、使用中发现异常,应关掉电源,停止使用,进行检查或向技术部;


2、接供电电源时应严格按照淮安三畅仪表制造有限公司接线说明进行连接;


3、液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。
